【ソフトの概要】
このソフトはシーケンサーのラダープログラムのデバックを支援するツールです。
はじめは、「ＰＬＣデバッグはＷｉｎで行こう」で公開しましたが、
Ver1.09からは、Lan接続も可能になったので
「PLCデバッグはＬａｎで行こう」に名前を変えました。
ＰＬＣとは、プログラム、ロジック、コントローラーで
産業機械でもっとも多く使われているシーケンスコントローラーです。
ラダープログラムとは
PLCで使う特殊はプログラムで、リレー回路を基本としたプログラムです。
接点やコイルなどのリレー回路がプログラミング出来ます。
リレー回路以外に数値計算なども出来るようになっていますが、
その計算はC言語とは異なり、どちらかと言えば、
アセンブラーに似たプログラミングです。
このソフトは、ラダープログラムをデバックするために作りました。
デバッグに必要なダミースイッチやダミーランプを設定し、デバック出来ます。
しくみは、このソフトが入ったパソコンでダミーのスイッチ・ランプを画面上で作成し
LAN接続もしくは計算機リンクを通して、ＰＬＣのデバイスにアクセスします。
ダミーのスイッチ・ランプでデバイスをＯＮ／ＯＦＦします。
【ソフトの種類】
このフリーソフトです。
自由にご使用下さい。
転載は許可が必要
【ＯＳ】
Ｗｉｎｄｏｗｓ
【シーケンサーの機種】
１・三菱のシーケンサー：Qシリーズ
【必要な道具】

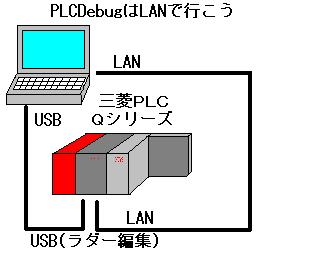

LAN接続の場合
１・LANポートが付いたパソコンでこのソフトをインストールしたもの
２・三菱のシーケンサー
最低 ＣＰＵ（LANポート付き）・基本ベース・電源
３・LANポートに接続するLANのクロスケーブルもしはHUB＋ストレートLANケーブル
４・ラダーを修正するためのツール
【構成１】

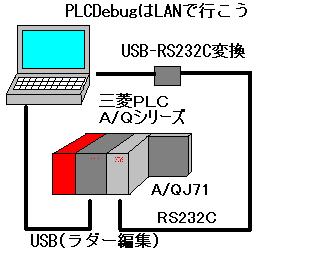

RS２３２C接続の場合
１・ＲＳ２３２Ｃの付いたパソコンでこのソフトをインストールしたもの
２・三菱のシーケンサー
最低 ＣＰＵ・基本ベース・電源・計算機リンクユニット（ＲＳ２３２Ｃ）
３・計算機リンクとパソコンを接続するケーブル
専用プロトコル４を設定して使います。
４・ラダーを修正するためのツール
【構成２】
【ソフトの内容】
１・TAG（ダミースイッチやダミーランプなど）
＜BIT入出力＞
ＢＵＴＴＯＮ ・・・・・・・ ビットデバイスをＯＮ/ＯＦＦします。
ＬＭＡＰ緑 ・・・・・・・・ ビットデバイスの状態で表示が変化します。
ＬＭＡＰ赤 ・・・・・・・・ ビットデバイスの状態で表示が変化します。
PBL-緑 ・・・・・・・・・ ＢＵＴＴＯＮ＋ＬＡＭＰ緑を合わせた。
PBL-赤 ・・・・・・・・・ ＢＵＴＴＯＮ＋ＬＡＭＰ緑を合わせた。
＜数値入出力＞
Ｂ５数入 ・・・・・・・・・ １数値入力しデバイスに書き込むWORDのバイナリー
Ｈ４数入 ・・・・・・・・・ １入力しデバイスに書き込むWORDのヘキサ数値
Ｂ１０数入 ・・・・・・・・ ２数値入力しデバイスに書き込むWORDのバイナリー
Ｈ８数入 ・・・・・・・・・ ２入力しデバイスに書き込むWORDのヘキサ数値
Ｂ５数出 ・・・・・・・・・ １WORDのデバイスの状態をバイナリー数値にして表示
Ｈ４数出 ・・・・・・・・・ １WORDのデバイスの状態をヘキサ数値にして表示
Ｂ１０数出 ・・・・・・・・ ２WORDのデバイスの状態をバイナリー数値にして表示
Ｈ８数出 ・・・・・・・・・ ２WORDのデバイスの状態をヘキサ数値にして表示
＜文字＞
文字入 ・・・・・・・・・・ 文字列の入力しデバイスに書き込む
文字出 ・・・・・・・・・・ デバイスの状態を文字列して表示
２・絵画機能（ＴＡＧとは別に画面の表現を出すために使う）
文字 ・・・・・・・・・・・ 文字列の表示
ライン ・・・・・・・・・・ ラインを表示
ＢＯＸ ・・・・・・・・・・・ 四角を表示

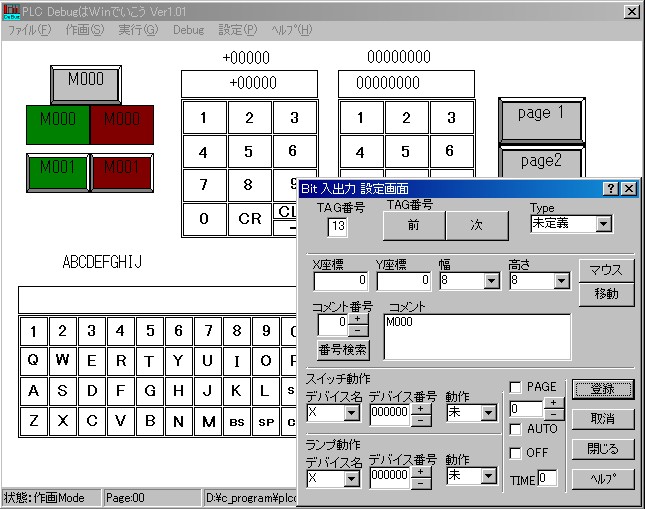

３・画面の作画イメージ

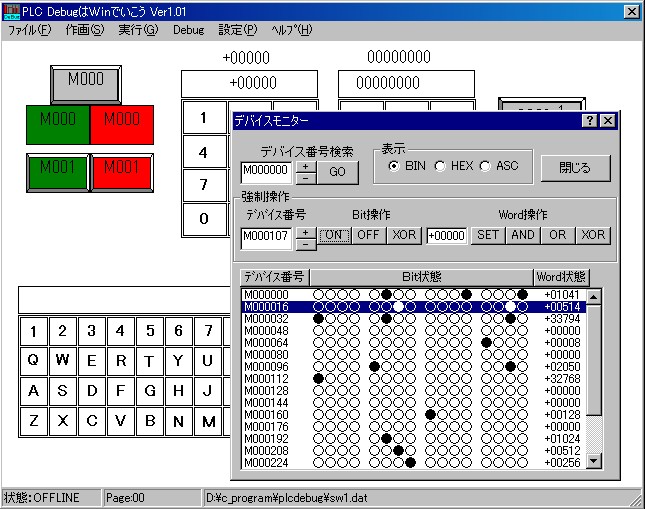

４・モニター機能
ＰＬＣのデバイスをモニターする機能もあります。
５・その他
ＴＡＧは１画面に１００個設定出来ます。
１画面数は１００画面まで使えます。
