シリアルはＷＩＮで行こう


ソフトの説明

【ソフトの概要説明】
このソフトはＲＳ２３２Ｃをデバックするツールです。
表示がラインモニター風でとても見やすいです。
相手装置役になれるようにマクロ命令も使えます。

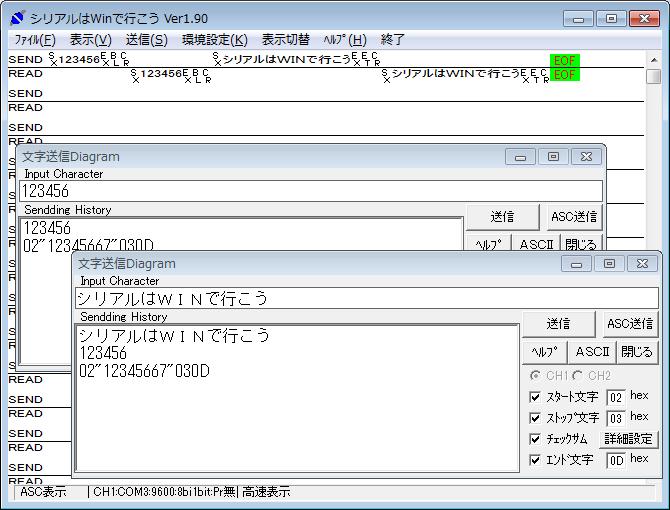

【特徴１】

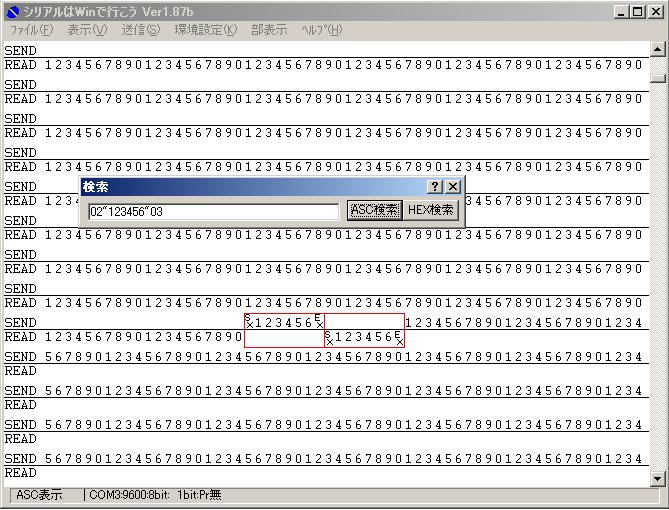

制御コードが表示する。
送信文字と受信文字がラインモニターのようにわかりやすい表示である。
ＡＳＣ表示、ＨＥＸ表示の切り替えも出来ます。
黒字は１chで、赤字は２ｃｈです。
画面全体を表示する方法と高速表示するため部分表示機能もある。

　

【特徴２】

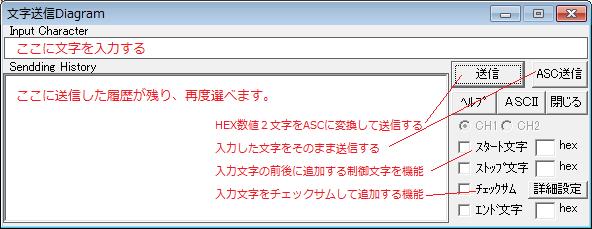

送信文字はHEXでもＡＳＣでも送信できる。
スタート文字・ストップ文字・終了コードも設定できる。
サムチェックも自動で出来る。
サムチェックはXOR・加算・CRC16と選択可能
送信ボタンを押すと入力した文字を
「”」で区切っていればＡＳＣ文字、そうでなければ、
２文字をＨＡＸ文字に変換して送信します。
ASC送信ボタンを押すと入力した文字を
すべてＡＳＣ文字として送信します。
チェックサムの結果はＡＳＣ・HEXどちらでも設定可能。
一回送信すると下のＢＯＸに送信履歴が残り、
再度送信する時はその履歴をクリックすれば出来ます。
決まった文字ならテキスト編集して選択送信出来る。
一度に最大２５６文字を送ることが出来る。


【特徴３】

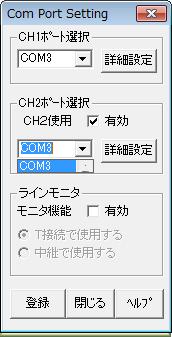

ＣＯＭポートは、ＯＳが認識したＣＯＭ２５６まで設定可能。
ＣＯＭポートは２ｃｈ設定可能、
２ｃｈ使えばラインモニタにもなる
しかもCOMポートとして認識していないポートは
表示しませんのでデバイスマネジャーを見る必要がなく簡単です。

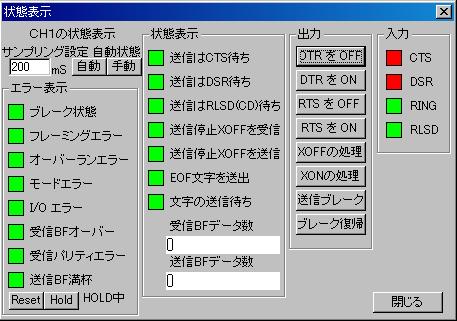

ＲＳ２３２Ｃの状態表示や
制御線の強制出力もある
制御線のモニタもある



【特徴４】

マクロにより自動送受信出来るマクロが組める
これにより相手側機器の代用テストが出来る。
マクロはメモ帳で編集出来ます。

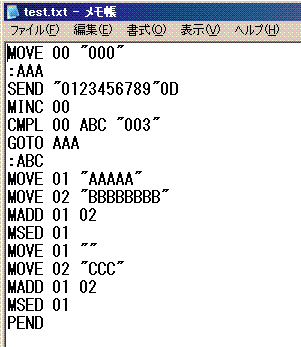

＜マクロ文の作成＞

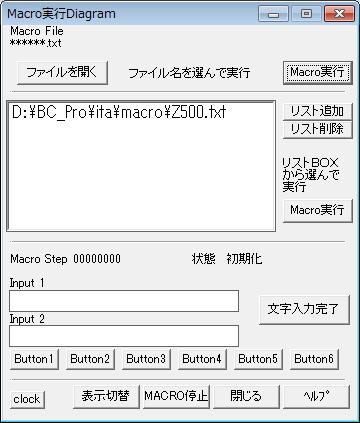

＜マクロの実行＞

マクロ命令の中には文字入力やボタン認識もある

【特徴５】

シリアルは２ｃｈ使用可能で幅広くデバック出来るようになりました。
シリアルの１ｃｈと２ｃｈ使用でラインモニターにもなります。
ラインモニターの接続方法は２種類あります。

＜Ｔ接続によるラインモニタ＞

下図のようにT接続にして、パソコンの２つのＣＯＭポートの受信端子のみを使う方法
　　　　　この接続方法は、パソコンの処理が入らないため、通信には全く影響がありません。
但し、下図のようなケーブルを作成してください。

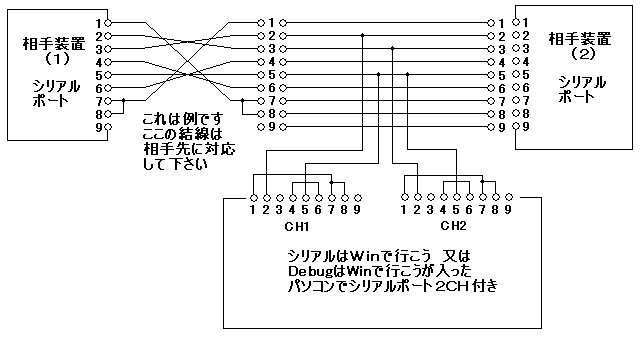

制御線を無視する場合

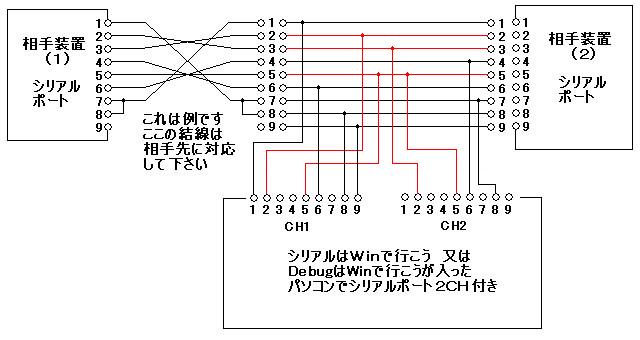

制御線もモニタをする場合
Ita.exe側はフロー制御無しでモニタする
T結線の赤色は必ず接続して下さい。
Ｔ結線の黒色は必要に応じて接続して下さい。


＜パソコン経由によるラインモニタ＞

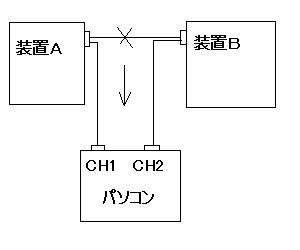

下図のようにラインの中間にパソコンＣＯＭポートを入れて、入側と出側で２ＣＨ使う方法
　　　　　この場合特殊なＴ接続ケーブルは必要ありません。
但し、この方法では、間にパソコンの処理が入っているのでシビヤな通信が出来ません。
つまり、時間的に遅れが発生する。
パソコンがダウンするとＡＢ間の通信は出来ない。
パソコンの受信バッファやイベント処理などによっては文字欠けが発生可能性がある。
この方法はシリアル設定で「送信有り」の設定が必要です。



おすすめは、もちろんＴ接続の方法です。

【特徴６】

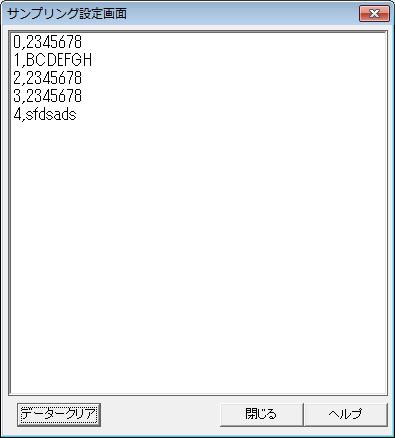

サンプリング機能追加しました。
検査器から受信データーを集計しサンプリングする機能です。

サンプリングは１受信データーで５個までデーターが取得でき
１０００受信のサンプリングが可能です。

つまり、一回の測定結果で一回の受信データーの中に
５個までのデーターを取得し１０００個のサンプリングが出来ます。




【特徴７】

ロギング機能と受信・送信の文字列の検索機能を追加しました。




【特徴８】

受信した文字をＥｄｉｔBoxに入れてチャックサムや送信文字などにコピーが可能。
受信時、Ｉ／Ｏイベント起動のマスクを切り替える事が出来る。
送信Dialogは複数表示出来るので、送信デバックしやすい。


【特徴９】

制御線のモニター


下記の結線でモニタした場合
ＣＨ１のＣＴＳはＣＴＳのモニタ
ＣＨ１のＤＳＲはＤＳＲのモニタ
ＣＨ１のＲＩＮＧはＲＩＮＧのモニタ
ＣＨ１のＲＬＳＤはＲＬＳＤのモニタ
ＣＨ２のＣＴＳはＲＴＳのモニタ
ＣＨ２のＤＳＲはＤＴＲのモニタ
に換算してモニタして下さい。





【ヘルプファイル表示の仕方】

ヘルプファイルとは、このソフトの使い方が記載されているファイルの事です。
WindowsXP以前のPCでは、クリックすれば表示しますが、
それ以降はクリックしても表示しません。
Windows Vista及び7,8.1以降は別途Winhlp32.exeをインストールしなければなりません。
このWinhlp32.exeはマイクロソフトから無料でダウンロード出来ます
必要な方は「Winhlp32.exe」を検索して下さい



【このソフトのサポートの終了】

このソフトは、Borland　C++5.01のOWLで構築しています。
Borland　C++5.01以降のバージョンもありません。
（既にメーカーも終了、1996に発売したもの）
Borland　C++5.01は、ＸＰの環境では動作しますが、
７や8.1では動作しません。
ＸＰの環境が残っていれば、変更は可能ですが、
ＸＰがなくなれば、完全に変更が出来ません。
ソースファイルもOWLなので、移行も無理です。
よって、基本はサポートを終了させていただきます。
（ＸＰの環境があればサポートするつもりです）

Ver2.00以降は、Microsoft Visual C++ 2010で構築しています。
又、ソースファイルもC言語であれば、
どの開発言語でも構築できるように作成しています。
よって、Ver2.00をバージョンＵＰさせます。

シリアルはＷｉｎで行こう２「Ita2.exe」をよろしく！
