ソフトの説明


【ソフトの概要説明】
そのソフトはＲＳ２３２Ｃ＆Ｉ／Ｏをデバックするツールです。
表示がラインモニター風でとても見やすいです。
相手装置役になれるようにマクロ命令も使えます。
いわば、シリアルはＷｉｎで行こうにＩ／Ｏを付けました
そのソフトはＲＳ２３２Ｃをデバックするツールです。


【DebugはＷｉｎで行こうで必要なＤＬＬ】
ＤｅｂｕｇはＷｉｎで行こうはＩ／Ｏを制御します。
起動時にＩ／Ｏユニットのライブラリを見に行きます。
Ｃｏｎｔｅｃの「ＡＰＩＤＩＯ．ＤＬＬ」が必要です
このファイルがなければ動作しません
Ｃｏｎｔｅｃのホームページから
ダウンロードして下さい
シリアルはWinで行こうの場合は不要です。

ＤｅｂｕｇはＷｉｎで行こうにはＩ／Ｏを取り込むハード回路が必要ですが、
ここではそのハードユニットは販売していません。
自分で作って下さい。
参考になるような回路図を提供します。
ここをクリックしてpdfファイルをダインロードして下さい。

制御コードが表示する。

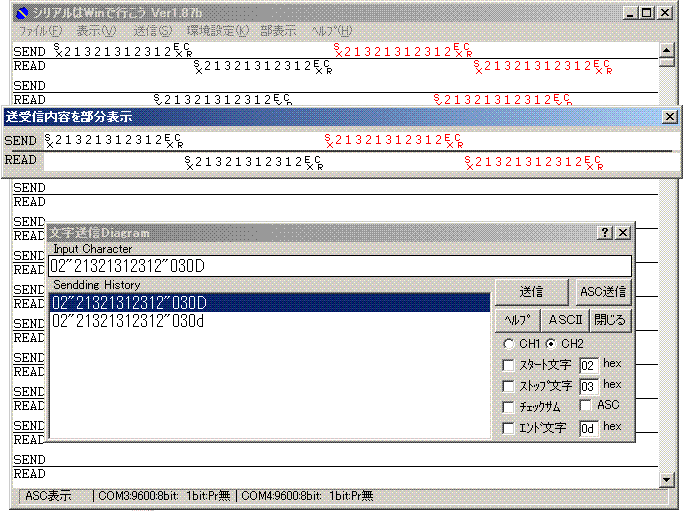

送信文字と受信文字がラインモニターのようにわかりやすい表示である。
ＡＳＣ表示、ＨＥＸ表示の切り替えも出来ます。
黒字は１chで、赤字は２ｃｈです。
画面全体を表示する方法と高速表示するため部分表示機能もある。

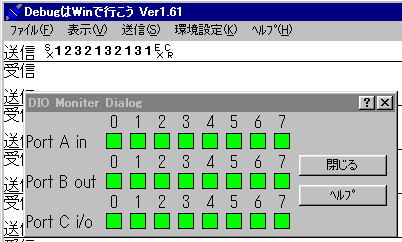

Ｉ／Ｏもモニター出来ます。又、強制的にON/OFF出来ます。
（この機能DebugはWinで行こうのみ）

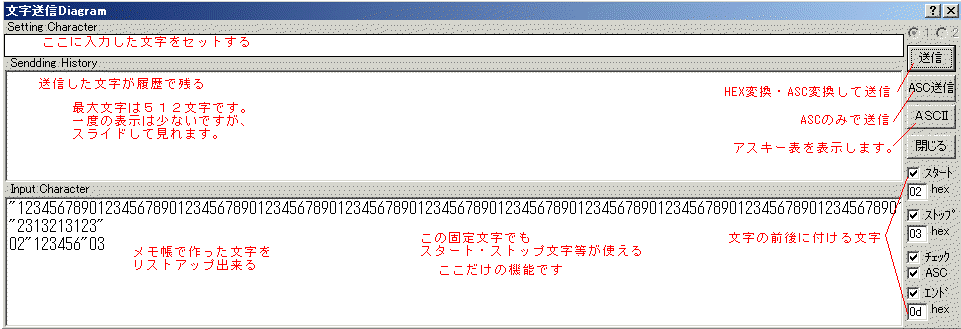

送信文字はHEXでもＡＳＣでも送信できる。
スタート文字・ストップ文字・終了コードも設定できる。
チェックサムも自動出来る。
ＡＳＣ文字は「”」で区切る、ＨＡＸ文字は２文字で変換。
チェックサムの結果はＡＳＣ・HEXどちらでも設定可能。
一回送信すると下のＢＯＸに送信履歴が残り、
再度送信する時はその履歴をクリックすれば出来ます。

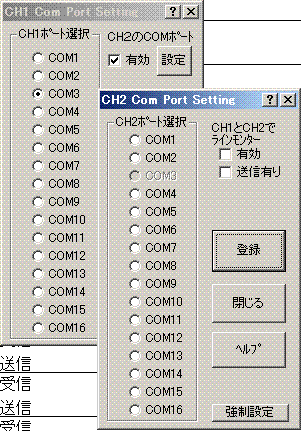

ＣＯＭポートは、ＯＳが認識したＣＯＭ１６まで設定可能。
ＣＯＭポートは２ｃｈ設定可能、
２ｃｈ使えばラインモニタにもなる

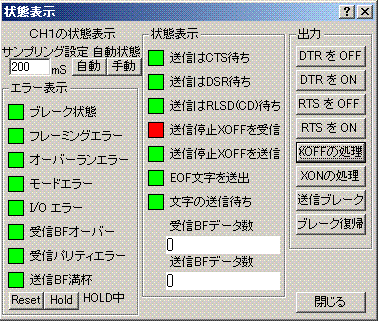

ＲＳ２３２Ｃの状態表示や
制御線の強制出力もある

マクロにより自動送受信出来るマクロが組める
これにより相手側機器の代用テストが出来る。
マクロはメモ帳で編集出来ます。
Ｉ／ＯのＯＮ／ＯＦＦもマクロで出来ます（DebugはWinで行こうのみ）

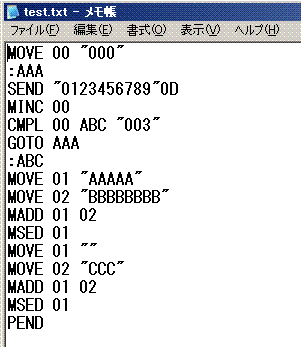

＜マクロ文の作成＞

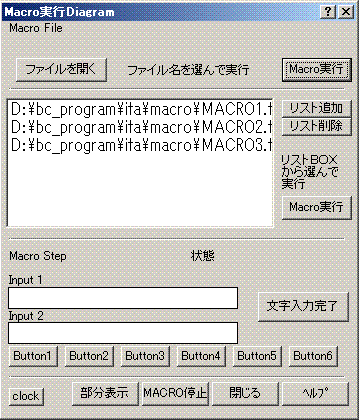

＜マクロの実行＞

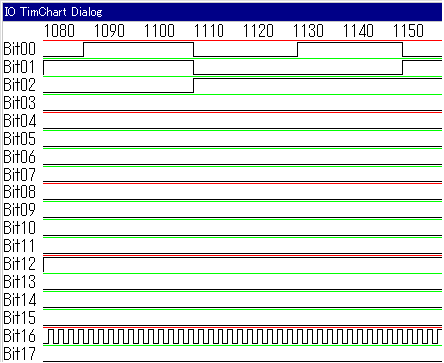

Ｉ／Ｏタイミングチャート表示が出来る。
（DebugはWinで行こうのみ）

シリアルは２ｃｈ使用可能で幅広くデバック出来るようになりました。
シリアルの１ｃｈと２ｃｈ使用でラインモニターにもなります。
ラインモニターの接続方法は２種類あります。

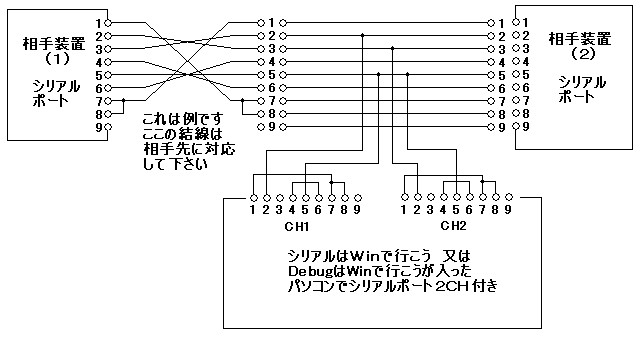

＜Ｔ接続によるラインモニタ＞

下図のようにT接続にして、パソコンの２つのＣＯＭポートの受信端子のみを使う方法
　　　　　この接続方法は、パソコンの処理が入らないため、通信には全く影響がありません。
但し、下図のようなケーブルを作成してください。

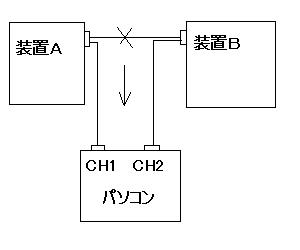

＜パソコン経由によるラインモニタ＞

下図のようにラインの中間にパソコンＣＯＭポートを入れて、入側と出側で２ＣＨ使う方法
　　　　　この場合特殊なＴ接続ケーブルは必要ありません。
但し、この方法では、間にパソコンの処理が入っているのでシビヤな通信が出来ません。
つまり、時間的に遅れが発生する。
パソコンがダウンするとＡＢ間の通信は出来ない。
パソコンの受信バッファやイベント処理などによっては文字欠けが発生可能性がある。
この方法はシリアル設定で「送信有り」の設定が必要です。



おすすめは、もちろんＴ接続の方法です。

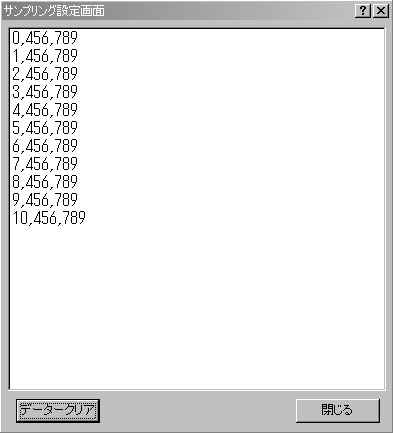

サンプリング機能追加しました。
検査器から受信データーを集計しサンプリングする機能です。

サンプリングは１受信データーで５個までデーターが取得でき
１０００受信のサンプリングが可能です。

つまり、一回の測定結果で一回の受信データーの中に
５個までのデーターを取得し１０００個のサンプリングが出来ます。

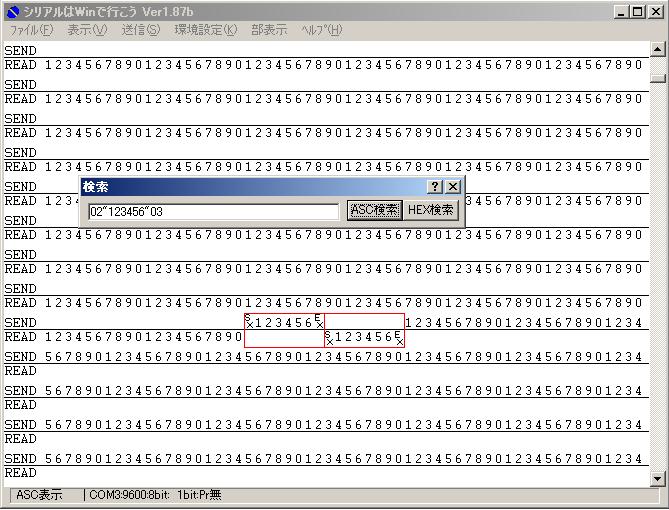

ロギング機能と受信・送信の文字列の検索機能を追加しました。

受信した文字をＥｄｉｔBoxに入れてチャックサムや送信文字などにコピーが可能。
受信時、Ｉ／Ｏイベント起動のマスクを切り替える事が出来る。
送信Dialogは複数表示出来るので、送信デバックしやすい。
