パラメーターはパソコン自身のタイマークロックが違う場合設定します。
通常タイマーのクロックは１８４３．２ＫＨｚになっているはずです。
タイマーのクロックなんでパソコンの取説などには書いてはありません。
Mieta_Vは１ポートで２ポート分の受信が出来ます。
それのしくみについて説明します。
ノートパソコンなどは１ポートのＲＳ２３２Ｃのシリアルポートが付いています。
これには、受信と送信と制御線が付いています。
Ｍｉｅｔａ_Vはラインモニターなので送信は不要ですが、
受信が２ポート必要です。
１ポートはＲＳ２３２Ｃの通常の２番ピン（Dsub9ﾋﾟﾝ）を使います。
２ポートめはＲＳ２３２Ｃの９番ピン（Dsub9ﾋﾟﾝ）の制御線ＲＩを使って受信します。
２番ピン（Dsub9ﾋﾟﾝ）であれば勝手に８ｸﾛｯｸ受信して８ﾋﾞｯﾄﾃﾞｰﾀｰに変換し
Ｉ／Ｏｱﾄﾞﾚｽのある番地を読みに行けば１文字ﾃﾞｰﾀｰが読めます。
９番ピン（Dsub9ﾋﾟﾝ）の場合変換しないので、常にｸﾛｯｸを監視し
プログラム上で８ﾋﾞｯﾄﾃﾞｰﾀｰに変換します。
Ｋｉｎｄの列はボーレードの設定です
Ｂ１２００はボーレードが１２００の時の設定です。
１ＳＴ・２ＳＴ・３ＳＴがクロックのカウント値になります。

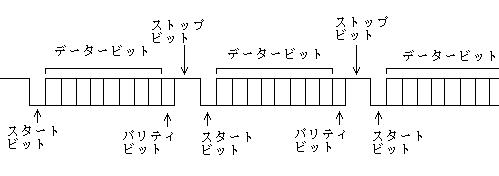

ＲＳ２３２Ｃの伝達は以下のようになります。

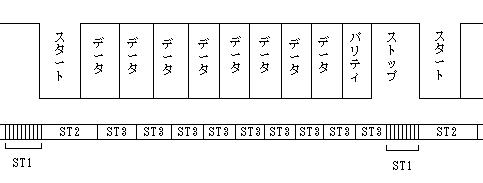

ＳＴ１はスタートビットを検出するための時間間隔になります。
ＳＴ２はデータービットの１ビットまでの時間間隔にまります。
ＳＴ３はデータービットの２ビット〜ＥＮＤビットまでの時間間隔にまります。
ＡＴ互換機のパソコンではＲＳ２３２Ｃのクロックが１８４３．２ＫＨｚになります。
それに分週率が×１と×１６と×６４モードがありふつう×１６モードで動作させます。
ボーレード９６００の場合、１ビットの時間の長さが
１秒÷９６００＝０．０００１０４１６６秒
１クロック÷１８４３２００＝０．００００００５４２秒
０．０００１０４１６６秒÷０．００００００５４２秒＝１９２クロック（１８４３２００÷９６００）
９番ピン（Dsub9ﾋﾟﾝ）の場合はタイマーを使うため
ＡＴ互換機のパソコンのタイマーのクロックが１１９３．１８ＫＨｚになります。
１秒÷９６００＝０．０００１０４１６６秒
１クロック÷１１９３１８０＝０．００００００８３８秒
０．０００１０４１６６秒÷０．００００００８３８秒＝１２４.２８９５８３３クロック（１１９３１８０÷９６００）
割り切れないため誤差が発生する。
ＳＴ１はスタートビットを検出するための時間間隔になります。
ここの値は小さいほど正確なスタート位置が検出出来ます。
大きいと誤差が出ます。
ＳＴ２はデータービットの１ビットまでの時間間隔にまります。
ここの値は最初のデータービットの真ん中になるように設定します。
この位置が誤差があると最後データービットにずれが発生します。
ＳＴ３はデータービットの２ビット〜ＥＮＤビットまでの時間間隔にまります。
１ビット間のビットサイズになります。
タイマーのクロックが１１９３．１８ＫＨｚの場合
１１９３１８０÷１９２００＝約６２
１１９３１８０÷９６００＝約１２４
１１９３１８０÷４８００＝約２４９
１１９３１８０÷２４００＝約４９７
調整の仕方
準備する物
１・パソコン２台（ＯＳはＷｉｎｄｏｗｓとＤＯＳ）
２・折り返しをしたコネクター
３・みえたブイの特殊ケーブル

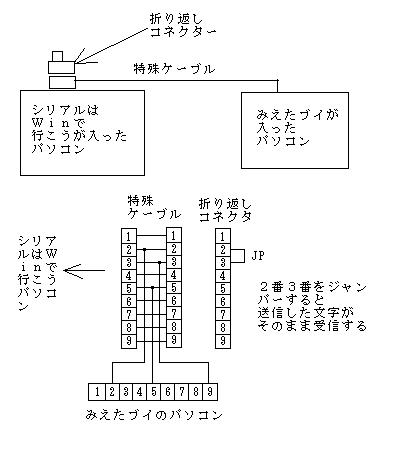

接続は以下のようにする
